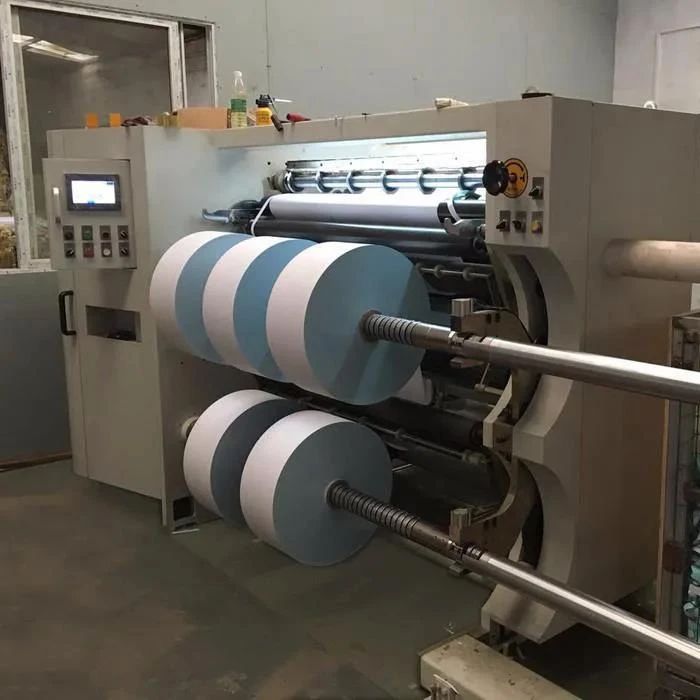

分切机是一种将宽幅纸张或薄膜分切成多条窄幅材料的机械设备,常用于造纸机械及印刷包装机械。其主要的特点是磁粉离合器作为一个阻力装置,通过系统控制,来输出一个直流电压,控制磁粉离合器产生的阻力。主要的优势是其为被动装置,可以控制较小的张力。其主要的缺点是速度不能高,高速运行时易造成磁粉高速磨擦,产生高温,造成磁粉离合器发热进而缩短其寿命。
吉力电气最新研发上市的GL600型变频器应用于分切机上,克服磁粉固有的弱点,使得高速分切的控制成为了现实,大大提高了设备的可靠性,且性价比高,受到了客户的一致好评。下面,我们来介绍GL600型变频器在某大型分切机设备厂中的应用。
![微信图片_20220104100723.jpg](/upload/P172bc392ce86487480290637c0bd7c7f.jpg)
1.放卷光电纠偏,精度高,控制模式分两档:手动档和自动档。
2.可以有两种收卷方式:表面卷取和中心卷取。
3.收放卷张力采用自动张力控制,控制方式有张力反馈控制及锥度控制。
4.圆刀剪切及气刀切割两种分切刀具,调整方便。
5.采用表面中心卷取,卷取质量均匀稳定。
6.定长自动停机,长度自动计米。
7.具有切边装置,边料由风机排出。
○ 分切机要将整卷或整张原材料进行固定长度分切加工,分切长度可连续设定,如果实际分切长度有误差,可通过设定参数的方式校准。
○ 分切机分切控制分为静态和动态分切两种:在设定长度到达时准确停机,然后静态分切加工,分切后重新启动运行;在设定的长度到达时,不停机发出分切信号,分切机在材料运动过程中动态分切加工。

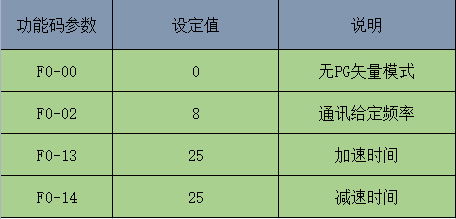

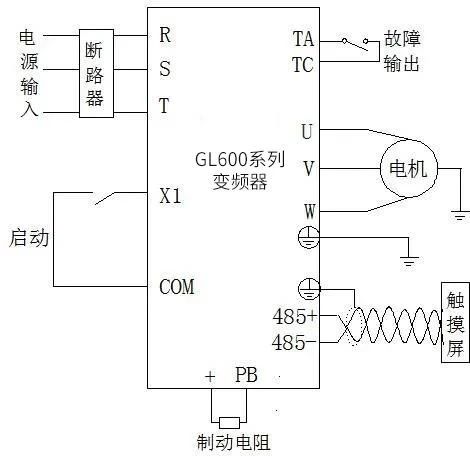

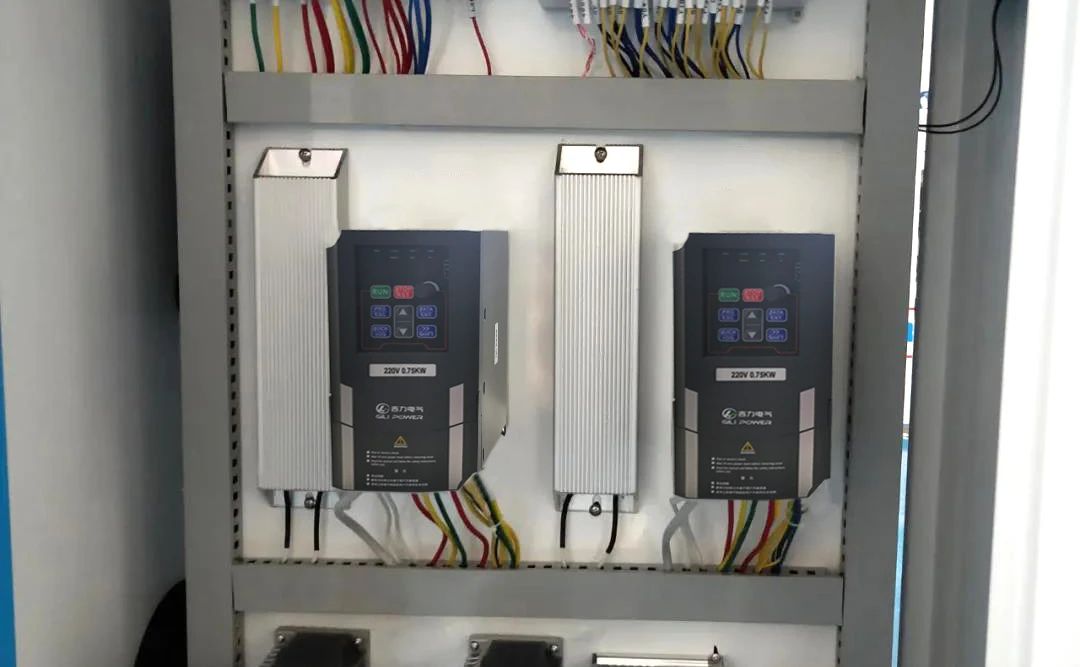

吉力电气GL600变频器在分切机上主要应用于主轴与圆刀工位的控制,变频器通过与PLC,触摸屏建立MODBUS通讯,接收上位机命令来控制电机做高低速动作以及正反转切换控制。整个设备使用电子调速系统,通过系统自动或者手动操控来实现设备的运作。![微信图片_20220104100730.jpg](/upload/P8b230654a1d14b038ae413288269e240.jpg)
![微信图片_20220104100735.jpg](/upload/P5f773f2898cf4ec99ebc8ceda301c2ec.jpg)
![微信图片_20220104100739.png](/upload/P12e38483728d42408037024e93d9fc9e.png)
![微信图片_20220104100744.jpg](/upload/P182c8bc15c264009828233aa378a6b6d.jpg)

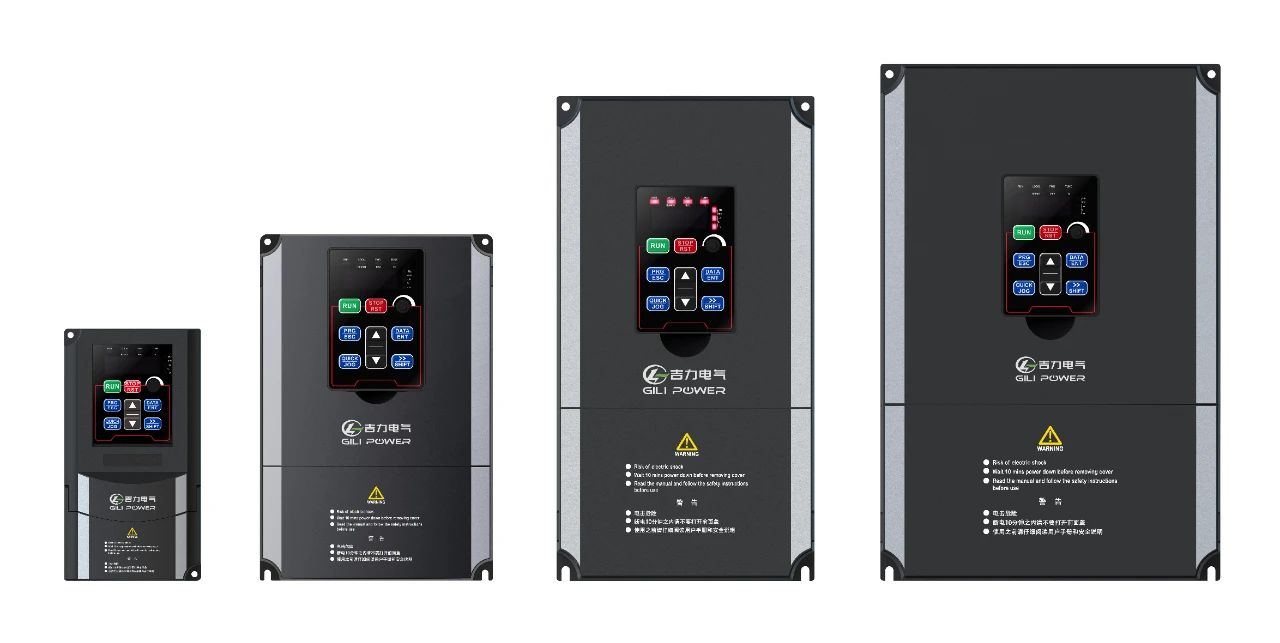

(1)GL600变频器外形精致,设计美观,提升了客户使用舒适度。
(2)GL600变频器采用开环矢量控制,确保系统快速响应、平缓启停,满足客户不同工艺要求下平稳切换,大大提高了生产效率。(3)GL600变频器应用在主轴与圆刀工位,使整个收放卷系统实现了速度同步,张力恒定,创新转矩限流功能保证了传送材料的平整光滑,使产品质量提升明显。(4)GL600变频器全系列内置制动单元,节省人力、物力、财力。(5)GL600变频器可提供完备的过流、过压、欠压、过载等保护功能,50度环境温度,无需降额使系统运行更加稳定可靠,深得用户信赖。
